Ahoj! Ako dodávateľ parných komôr sa často pýtam, aký je tepelný odpor parných komôr. Je to dosť kľúčový pojem vo svete tepelného hospodárstva, tak sa poďme do toho pustiť.
Po prvé, ak nie ste veľmi oboznámení s Vapor Chambers, sú to niečo ako high-tech rozdeľovače tepla. Sú to ploché, utesnené štruktúry, ktoré sú zvyčajne naplnené malým množstvom pracovnej tekutiny, ako je voda. Keď sa na jednu časť parnej komory aplikuje teplo, pracovná tekutina v blízkosti tohto horúceho bodu sa vyparí. Para sa potom presúva do chladnejších oblastí v komore, kde kondenzuje späť na kvapalinu a uvoľňuje teplo. Tento proces sa neustále opakuje a je to skutočne efektívny spôsob prenosu tepla z jedného miesta na druhé.
Aký je teda tepelný odpor? Tepelný odpor je miera toho, ako veľmi materiál alebo zariadenie odoláva toku tepla. Predstavte si to ako elektrický odpor v elektronike. V elektrickom obvode odpor obmedzuje tok elektrického prúdu. V tepelnom kontexte tepelný odpor obmedzuje tok tepla. Čím nižší je tepelný odpor, tým lepšie materiál alebo zariadenie prenáša teplo.
Pre parné komory je rozhodujúcim faktorom tepelný odpor. Parná komora s nízkym tepelným odporom dokáže rýchlo a efektívne odviesť teplo od zdroja tepla, ako je napríklad vysoko výkonný CPU alebo GPU. To je mimoriadne dôležité v modernej elektronike, kde sú komponenty čoraz výkonnejšie a generujú veľa tepla. Ak teplo nie je možné efektívne odvádzať, môže to viesť k obmedzeniu výkonu, zníženiu životnosti komponentov a dokonca k poruchám systému.
Poďme si povedať, ako sa meria tepelný odpor parných komôr. Jednotkou tepelného odporu sú zvyčajne stupne Celzia na watt (°C/W). Na meranie tepelného odporu parnej komory zvyčajne používame nastavenie, v ktorom aplikujeme známe množstvo tepla na jednu stranu komory a meriame teplotný rozdiel medzi horúcou a chladnejšou stranou. Potom použijeme vzorec R = ΔT/Q, kde R je tepelný odpor, ΔT je teplotný rozdiel a Q je množstvo privedeného tepla.
Čo ovplyvňuje tepelný odpor parných komôr? Existuje niekoľko kľúčových faktorov. Prvým je materiál samotnej parnej komory. Komory vyrobené z materiálov s vysokou vodivosťou, ako je meď, majú tendenciu mať nižší tepelný odpor. Meď je skvelým vodičom tepla, takže umožňuje rýchle šírenie tepla po komore.
Veľkú úlohu zohráva aj dizajn konštrukcie knôtu vo vnútri Vapor Chamber. Knôt je zodpovedný za transport skondenzovanej kvapaliny späť na horúce miesto. Ak je dizajn knôtu efektívny, môže zabezpečiť nepretržitý a hladký tok pracovnej tekutiny, čo následne znižuje tepelný odpor. Dobre navrhnutý knôt môže minimalizovať vzdialenosť, ktorú musí tekutina prejsť, a predchádzať problémom s vysychaním, kedy sa horúcemu miestu minie tekutina a účinnosť prenosu tepla klesá.
Dôležité je aj množstvo náplne a typ pracovnej kvapaliny. Ak je v komore príliš veľa alebo príliš málo tekutiny, môže to ovplyvniť výkon prenosu tepla. A rôzne pracovné kvapaliny majú rôzne teploty varu a vlastnosti prenosu tepla. Voda je bežnou voľbou, pretože má vysoké latentné teplo vyparovania, čo znamená, že môže absorbovať veľa tepla, keď sa vyparuje.

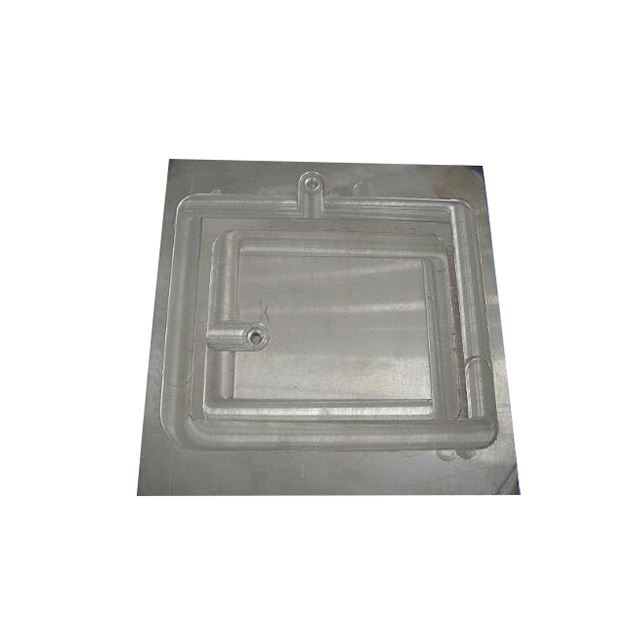

Teraz tu v našej ponuke máme veľký sortiment parných komôr s vynikajúcimi charakteristikami tepelného odporu. Ponúkame rôzne typy pre rôzne aplikácie. Napríklad, ak hľadáte niečo pre špičkový systém chladenia počítača, mohli by vás zaujímať našeChladič s vodným chladením. Je navrhnutý tak, aby zvládol veľké množstvo tepla a má veľmi nízky tepelný odpor, vďaka čomu je ideálny na udržanie chladného chodu procesora pri veľkom zaťažení.
Ak potrebujete parnú komoru pre konkrétny tvar alebo veľkosť, našaRozmerný chladič parnej komoryje skvelá možnosť. Dá sa prispôsobiť vašim presným rozmerom a dizajn sme optimalizovali tak, aby bol zaistený nízky tepelný odpor aj v neštandardných geometriách.

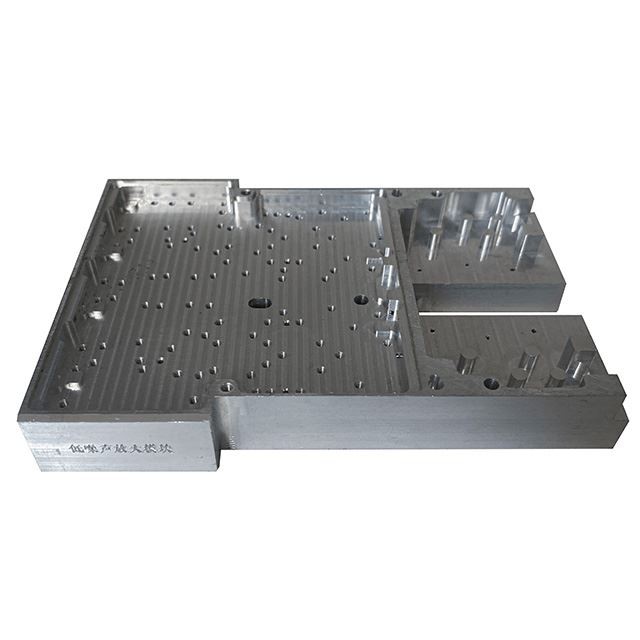

Pre tých, ktorí hľadajú ľahšiu možnosť bez obetovania účinnosti prenosu tepla, pozrite si našeSliver hliníková parná komora chladiča. Hliník je ľahší materiál ako meď, ale nášmu inžinierskemu tímu sa podarilo vytvoriť dizajn, ktorý ponúka konkurencieschopnú tepelnú odolnosť.
Neustále pracujeme na zlepšovaní našich parných komôr, aby sme ešte viac znížili ich tepelný odpor. Investujeme do výskumu a vývoja na testovanie nových materiálov, návrhov knôtov a výrobných procesov. Vďaka tomu môžeme našim zákazníkom ponúknuť najlepšie riešenia prenosu tepla vo svojej triede.
Ak hľadáte parné komory alebo máte akékoľvek otázky týkajúce sa tepelného odporu alebo našich produktov, neváhajte nás kontaktovať. Či už ste výrobca elektroniky, DIY nadšenec alebo niekto, kto pracuje na high-tech projekte, sme tu, aby sme vám pomohli nájsť správne riešenie tepelného manažmentu. Kontaktujte nás ešte dnes, začnite konverzáciu a uvidíte, ako môžeme splniť vaše špecifické potreby.
Referencie
- Incropera, FP a DeWitt, DP (2001). Základy prenosu tepla a hmoty. Wiley.
- Kaviany, M. (1994). Princípy konvekčného prenosu tepla. Springer.
