Ako si vybrať správny okrúhly chladič pre moje zariadenie?
Úvod
Ako skúsený dodávateľ okrúhlych chladičov s hlbokými znalosťami tepelného manažmentu ma často oslovujú klienti, ktorí hľadajú radu pri výbere dokonalého okrúhleho chladiča pre svoje zariadenia. V tomto blogu vás prevediem základnými faktormi, ktoré je potrebné zvážiť pri tomto zásadnom rozhodnutí.
Pochopenie základov okrúhlych chladičov
Okrúhle chladiče sú špecializovaný typ zariadenia na odvádzanie tepla určeného na prenos tepla preč od súčiastok generujúcich teplo, ako je mikroprocesor alebo výkonový tranzistor, do okolitého prostredia. Ich kruhový tvar ponúka jedinečné výhody v určitých aplikáciách, vrátane efektívneho využitia priestoru a rovnomerného rozloženia tepla.
Primárnou funkciou chladiča je zväčšiť povrchovú plochu dostupnú na prenos tepla. Tým sa zvyšuje rýchlosť, ktorou sa teplo môže rozptýliť konvekciou, vedením a žiarením. Okrúhle chladiče to dosahujú tým, že majú rebrá alebo iné výčnelky, ktoré vyčnievajú zo základne, čím efektívne znásobujú plochu.
Faktory, ktoré treba zvážiť pri výbere okrúhleho chladiča
1. Požiadavky na rozptyl tepla
Prvým a najdôležitejším faktorom je množstvo tepla, ktoré vaše zariadenie generuje. Toto sa zvyčajne meria vo wattoch. Pre presné určenie požiadaviek na odvod tepla potrebujete poznať príkon teplotvornej zložky. Napríklad, ak máte vysoko výkonný procesor, ktorý spotrebuje 100 wattov, budete potrebovať okrúhly chladič schopný rozptýliť aspoň toľko energie.
Na výpočet požadovaného tepelného odporu chladiča môžete použiť nasledujúci vzorec:
[R_{th}=\frac{T_{j}-T_{a}}{P}]
kde (R_{th}) je tepelný odpor, (T_{j}) je maximálna teplota spoja komponentu, (T_{a}) je teplota okolia a (P) je výkon rozptýlený komponentom.
Po vypočítaní tepelného odporu si môžete vybrať kruhový chladič s nižším tepelným odporom, aby sa zabezpečil efektívny prenos tepla.
2. Priestorové obmedzenia
Fyzické rozmery vášho zariadenia hrajú významnú úlohu pri výbere chladiča. Okrúhle chladiče sa dodávajú v rôznych veľkostiach a musíte si vybrať taký, ktorý sa zmestí do dostupného priestoru vo vašom zariadení. Zvážte priemer, výšku a možnosti montáže chladiča. Ak má vaše zariadenie obmedzený vertikálny priestor, možno sa budete musieť rozhodnúť pre okrúhly chladič s nízkym profilom.
3. Výber materiálu
Materiál chladiča má priamy vplyv na jeho tepelný výkon. Bežné materiály používané na okrúhle chladiče zahŕňajú hliník, meď a zliatiny.
- hliník: Hliník je obľúbenou voľbou vďaka svojej nízkej hmotnosti, dobrej tepelnej vodivosti a relatívne nízkej cene. Je vhodný pre väčšinu všeobecných aplikácií, kde požiadavky na odvod tepla nie sú extrémne vysoké.
- Meď: Meď má vyššiu tepelnú vodivosť ako hliník, čo znamená, že dokáže prenášať teplo efektívnejšie. Je však ťažší a drahší ako hliník. Medené okrúhle chladiče sa zvyčajne používajú vo vysokovýkonných aplikáciách, kde je kritický rozptyl tepla.
4. Prúdenie vzduchu a spôsob chladenia
Množstvo a smer prúdenia vzduchu vo vašom zariadení môže výrazne ovplyvniť výkon okrúhleho chladiča. Existujú dva hlavné typy chladenia: pasívne a aktívne.
- Pasívne chladenie: Pri pasívnom chladení sa chladič pri odvádzaní tepla spolieha výlučne na prirodzenú konvekciu. Táto metóda je vhodná pre nízkoenergetické aplikácie, kde je generovanie tepla relatívne malé. Pre pasívne chladenie je nevyhnutný chladič s veľkým povrchom a dobre navrhnutými rebrami, ktoré podporujú účinnú prirodzenú konvekciu.
- Aktívne chladenie: Aktívne chladenie zahŕňa použitie ventilátora alebo iného chladiaceho zariadenia na zvýšenie prietoku vzduchu cez chladič. Táto metóda je účinnejšia ako pasívne chladenie a bežne sa používa vo vysokovýkonných aplikáciách. Pri výbere okrúhleho chladiča pre aktívne chladenie je potrebné zvážiť kompatibilitu chladiča s ventilátorom vrátane veľkosti, tvaru a možností montáže.
Naša ponuka produktov
Ako dodávateľ kruhových chladičov ponúkame širokú škálu vysoko kvalitných produktov, ktoré uspokoja vaše rôznorodé potreby. Naše okrúhle chladiče sú k dispozícii v rôznych materiáloch, veľkostiach a dizajnoch rebier, vďaka čomu nájdete ten správny pre vaše zariadenie.

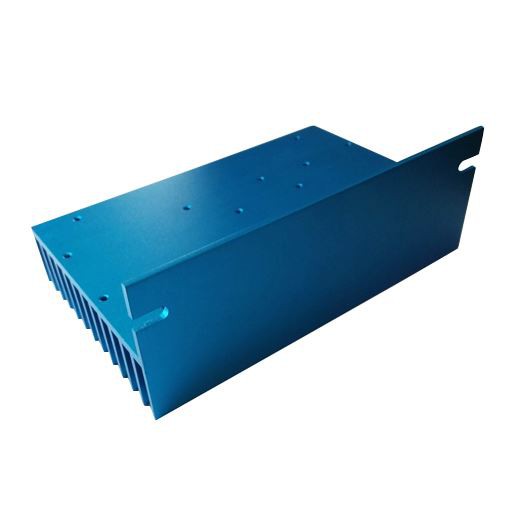

Poskytujeme tiežCNC obrábané chladiče, ktoré sú precízne navrhnuté tak, aby ponúkali vynikajúci tepelný výkon. Tieto chladiče sa vyrábajú pomocou pokročilých techník CNC obrábania, výsledkom čoho sú presné rozmery a hladké povrchy pre optimálny prenos tepla.
Okrem toho sme aVýrobca lisovacích dielov, schopné vyrábať okrúhle chladiče s lisovanými rebrami. Lisované chladiče sú cenovo výhodnou možnosťou pre aplikácie s nízkym až stredným výkonom.

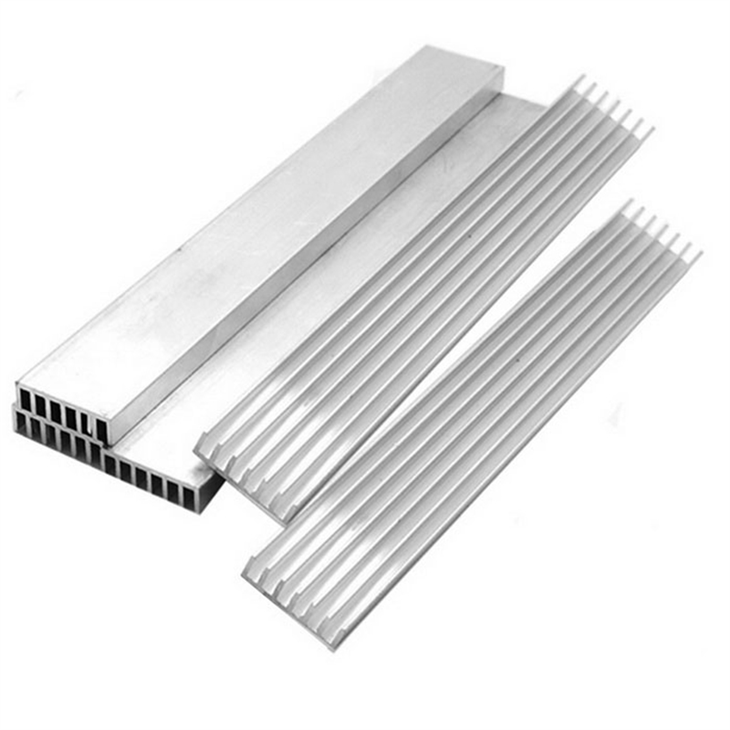

nášHliníkový extrudovaný chladič chladiča extrúziaje ďalší populárny produkt. Extrúzia hliníka je vysoko efektívny výrobný proces, ktorý nám umožňuje vyrábať chladiče so zložitými geometriami rebier a jednotnými prierezmi, ktoré poskytujú vynikajúci tepelný výkon a štrukturálnu integritu.
Inštalácia a údržba
Správna inštalácia je rozhodujúca pre optimálny výkon kruhového chladiča. Pred inštaláciou sa uistite, že ste očistili povrch komponentu generujúceho teplo a základňu chladiča, aby ste odstránili všetky nečistoty alebo nečistoty. Naneste tenkú vrstvu tepelnej pasty medzi komponent a chladič na zlepšenie tepelnej vodivosti.
Pokiaľ ide o údržbu, pravidelne kontrolujte chladič, či sa na ňom nenahromadil prach alebo nečistoty. Prach môže znížiť účinnosť chladiča blokovaním prúdenia vzduchu a zmenšením plochy dostupnej na prenos tepla. Na čistenie chladiča môžete použiť stlačený vzduch alebo mäkkú kefku.
Záver
Výber správneho okrúhleho chladiča pre vaše zariadenie je zásadným rozhodnutím, ktoré si vyžaduje starostlivé zváženie rôznych faktorov vrátane požiadaviek na odvod tepla, priestorových obmedzení, výberu materiálu a prúdenia vzduchu. Ako spoľahlivý dodávateľ okrúhlych chladičov sme odhodlaní poskytovať vám produkty najvyššej kvality a profesionálne poradenstvo, ktoré vám pomôžu urobiť tú najlepšiu voľbu.
Ak máte záujem o kúpu okrúhlych chladičov alebo máte akékoľvek otázky týkajúce sa tepelného manažmentu, neváhajte nás kontaktovať pre podrobnú diskusiu. Tešíme sa na spoluprácu pri plnení vašich špecifických potrieb.
Referencie
- Incropera, FP a DeWitt, DP (2002). Základy prenosu tepla a hmoty. John Wiley & Sons.
- Kraus, AD, Azar, EJ, & Welty, JR (2001). Rozšírený povrchový prenos tepla. Wiley - Interscience.
